DZSF-518-1P直線振動篩分機(一層)為500mm(寬)x1800mm(長)一層兩個出料口碳鋼材質鐵質網架結構直線振動篩。

• DZSF系列直線振動篩
  我廠生產的DZSF系列直線篩是多年來我廠工程技術人員廣泛聽取用戶反饋信息，不斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。
  一、工作原理
  DZSF系列直線振動篩分機為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。
  二、工作特點
  該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
  三、主要適用行業
  該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
  四、型號說明
  D----------------------------------振動電機(振動源)

  Z----------------------------------直線(運轉軌跡)

  SF----------------------------------篩分機

  518----------------------------------篩面尺寸（500mm寬x2500mm長)

  1-------------------------------------1層(一層篩網兩個出料口)

  P-------------------------------------（普碳鋼）鋼板材質
  五、篩分原理
  物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒.
  六、主要技術參數和外形尺寸：




  型    號	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
  公稱尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
  物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
  振次(次/分)	960	960	960	960	960	960
  篩面傾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
  振    幅	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5	3―4.5
  層    數	1--6	1--6	1--6	1--6	1--6	1--6
  功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1.5)

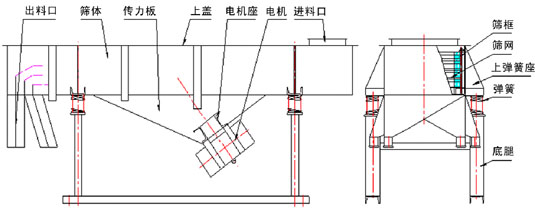

  七、結構說明

  本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
  1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
  2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
  3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
  4、振動電機(使用與維修方法詳見振動電機使用說明書)。
  5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
  6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
  7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

  八、安裝調試與使用

  該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。
  注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。
  新篩機安裝好以后，應按以下要求檢查：
  1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。
  2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。
  3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。
  4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。
  5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。
  6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
